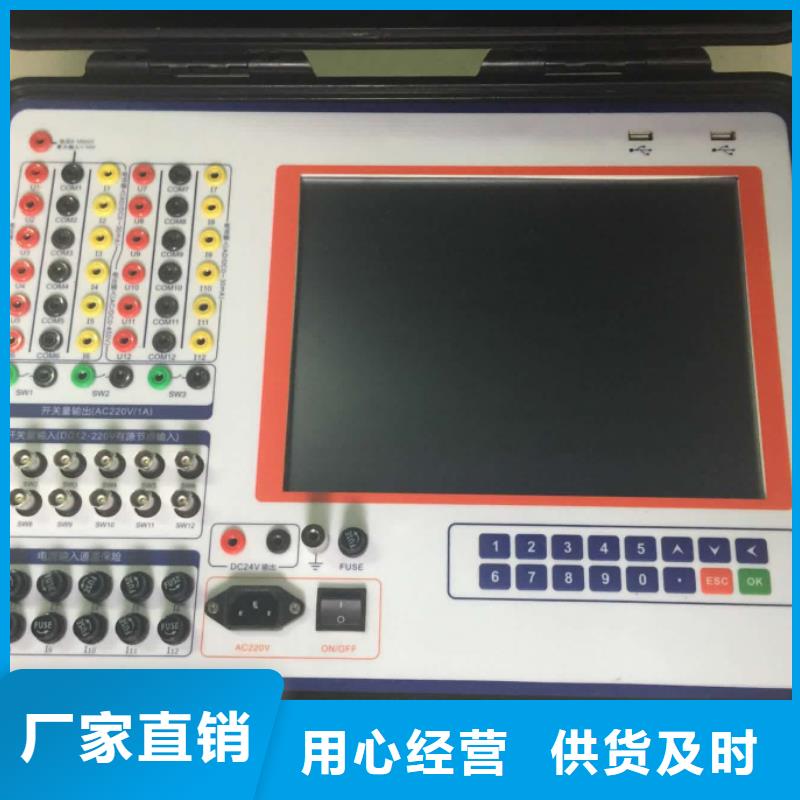

配电终端测试仪-视频-河南省新乡市天正华意配电终端测试仪可服务区域封丘|获嘉|商丘|濮阳|信阳|平顶山等

:天正华意电气设备(新乡市分公司)tianzh3611是专业生产的较大规模企业,库存充足,发货及时,联系人:杨经理,地址:[平度市平安路2号]。

录波仪试验数据导出仪器所保存的所有试验数据文件和试验报告文件都可以通过移动存储设备（U盘或移动硬盘）导出.仪器中所有的试验文件都是围绕试验模板程序而组织的，所以如果要查看某个试验的存储文件，必须首先从试验选择主界面进入对应的试验模板程序，然后在试验模板主界面点击“读取：按钮则会出现如图11所示界面。用户可以选择导出文件的类型，可选的项目包括：“试验文件”，“WORD报告文件”，“EXCEL数据文件”和“JPG图形文件”，选择要导出的文件类型后，软件会列出仪器当前所存储的所有试验文件，插上U盘，然后选择要导出的文件，则该文件会自动导出至U盘的WorkData文件目录下。注意：在该界面中点击清空存储器是指清空所插入的U盘WorkData下的所有文件。图11 数据导出3.8 数据保存与读取试验完成后点击软件主界面的保存按钮，则当前的试验数据会被保存至仪器，保存的文件名称格式为“××年××月××日××时××分××秒 试验类型”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击试验模板程序主界面的读取按钮会出现图12所示界面，选择要读取的历史试验，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以存储器中所存储的历史试验文件。

录波仪、界面和基本操作5.1.状态条在运行中，录波仪在显示画面下部显示状态条，状态条包括以下信息：功能路径：显示录波仪的IP地址，及所处的显示画面，或者打开的记录文件名。采样频率：当前所用采样频率。故障记录区状态 ：录波仪共分配了3个故障记录区，此项指示了各区的状态。（黑）此记录区当前空闲。（绿）此记录区正在录制故障记录。（红）此记录区正在将录制完成的记录存储到 存储器。趋势图运行状态：显示趋势图当前是否运行。趋势图处于停止状态。交替显示，趋势图处于运行状态。 串行口运行状态：显示串行口数据包的传送。交替显示，每次交替表示发送了一个数据包。网络运行状态：显示网络数据包的传送。交替显示，每次交替表示发送了一个数据包。实时时钟：实时显示录波仪时钟。运行/暂停状态：有些实时显示画面支持暂停，暂停时此处显示提示。5.2.按键此处说明在没有打开对话框的时候，录波仪的按键的通用用途。各按键在对话框中的用途，请参见“对话框操作”。?菜单：弹出主菜单。?F1 ：对于实时显示画面，暂停画面刷新（不影响录波仪的其他功能）。?F2 ：用于翻页（对于实时列表），或存储一个当前画面的记录（对于其它实时显示画面）。?F3 ：打开画面设置对话框。?↙、Esc ：在对话框中使用。?Tab：参见“画面信息条”，或在对话框中使用。?→、←、↓、↑：参见“画面信息条”，或在菜单、对话框中使用。5.3.主菜单操作在没有打开对话框的时候，按菜单键弹出菜单。?↓、↑：移动选择焦点。?→ ：进入子菜单。?↙ ：选择菜单项。?Esc ：退出菜单（返回到上一级菜单）。5.4.对话框操作在录波仪的对话框中，有基本的操作提示。以下是录波仪的对话框操作的总结：?↙ 键：记录、应用对话框的输入，并退出。?Esc键：放弃对话框的输入，并退出。?Tab键：切换对话框中控件的输入焦点。?F1：状态切换，包括复选框和列表控件。?F2：编辑列表控件中的选中的行。?方向键：在一组单选按钮中选择；在列表框中选择。?对话框中数字输入框的使用

录波仪故障启动方式模拟量：突变、过量、欠量开关量：变位（闭合、断开）6.故障记录容量1GB7.通讯串行口：1个RS-232C端口， 通讯波特率115200bps。使用专用串口通讯电缆（5芯）网络：1个10/100Mbps 802.3u接口8.显示屏6.4” 262144色TTF显示屏。分辨率：640×4809.机箱尺寸（mm）448 (宽) ×178(高)×318(深)10.重量14kG(含铝合金包装箱)11.工作电源AC220V±15% 50Hz±0.5Hz；DC220V±15%三、录波仪 结构3.1.前面板示意图3.2.后面板示意图3.3.信号接线在接入被测信号时，应注意确认端子标记；接线错误可以损坏仪器。以下几点应特别注意：3.3.1接线前，确认模拟通道的输入阻抗用万用表电阻档，检查录波仪输入通道内阻：交流电流(AC10A) 通道，内阻 80kΩ直流电压通道，内阻 > 1MΩ（±2000V）；> 400kΩ（±500V）3.3.2交流电压接线录波仪的交流电压通道，是每路独立的，即通道内部没有连线。接线时，应按被测信号的要求接线Ｙ接线 接线
