作为中山口碑的绝缘电阻测试仪生产厂家之一,【天正华意电气设备(中山市分公司)tianzh3611-83】专注于为客户提供高品质的绝缘电阻测试仪。我们始终秉持着诚信经营的原则,确保所提供的绝缘电阻测试仪报价实在,透明公正。以下是我们的联系方式：联系人：杨经理-【18762195566】,地址：平度市平安路2号。

绝缘电阻测试仪规则及注意事项感谢您购买了本公司数字式高压绝缘电阻表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。 本仪表根据IEC61010规格进行设计、生产、检验。任何情况下，使用本仪表应特别注意。?测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。注意本仪表机身的标贴文字及符号。? 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。 测量过程中，严禁接触裸露导体及正在测量的回路。确认导线的连接插头已紧密地插入仪表接口内。请勿在易燃性场所测量，火花可能引起爆炸。仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。仪表显示电池电压低符号应及时充电,否则会引起误差。 测量过程中严禁进行充电或者进行数据传输操作 注意本仪表所规定的测量范围及使用环境。 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。仪表及手册中的“ ”警告标志，使用者必须严格依照本手册内容进行操作。仪表输出高压,请务必连接好测试线手离开测试线后才按测试键进行测试,否则有触电危险。测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。

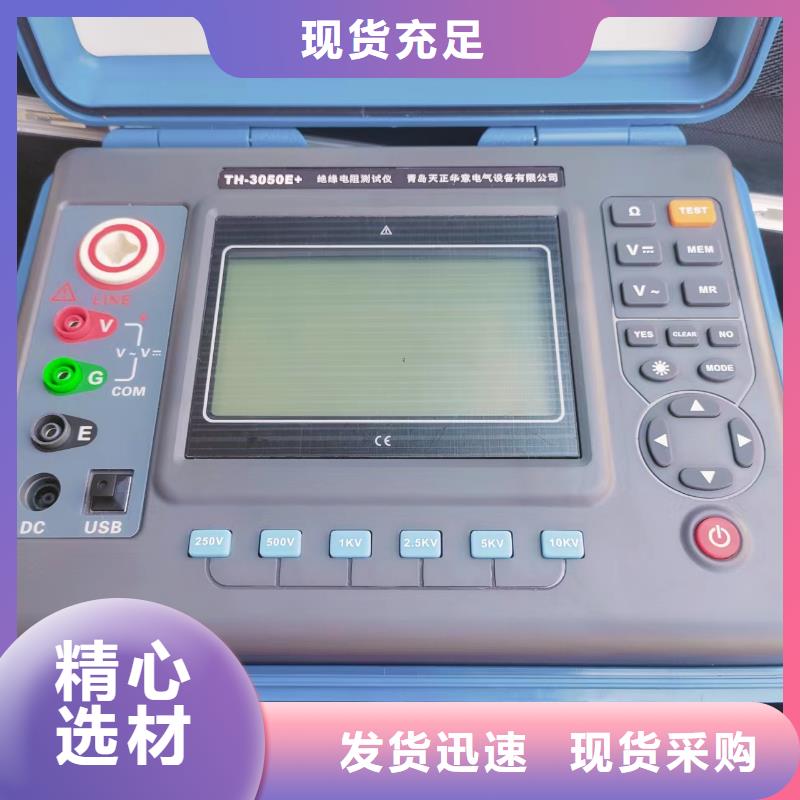

绝缘电阻测试仪 液晶显示屏按键●按键及功能说明按键编号从左到右，共5个。个为关机状态下的开机键。按键编号说明1开机按键，关机状态下按下开机2功能键5 TEST键，按住1S测试，再按停止。（进入设置菜单时无效）● 测试设置界面试验电压试验自动终止时长 电池电量指示短路电流值 设定的滤波按键功能提示 软按键说明关断开电源。仪器在无操作时，3分钟自动关机。电压选择测试电压， 500V、1000V、2500V、5000V、10000V时长 自动停止的测试时间，00:30 01:00 10:00 30:00 切换软件按键到新的功能，或从另外的功能返回电流选择短路电流，1mA步进选择。通常按照值即可，也可依据规程规定的短路电流值选择。滤波 选择滤波参数。关：无滤波；（无干扰情形下）小：硬件低通滤波；（适用于多数情形）中：软件低通滤波；（大于100G高阻时选择）大：软件＋硬件低通滤波；（大于1T高阻时选择）设置进入系统设置菜单?电池电量指示： 、、、、当电池电压显示只剩一格时应及时充电了，当电池显示闪烁时则随时会自动切断电源，应该马上进行充电。?充电：为面板AC插座提供满足要求的AC电源，即可为仪器充电。充电时，电源指示灯亮，显示屏的电池标示依次从(0格)到(满格)显示，当充满时，则显示(满格)。

绝缘电阻测试仪 测量原理绝缘电阻测量采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R＝V/I计算接地电阻值R。七、操作方法7.1、开关机按POWER键实现开关机。开机后右下角显示“APO”，不操作时15分钟后自动关机。7.2、电池电压检查开机后，如果LCD显示电池电压低符号表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。7.3、直流电压测试输入仪表直流电压不能超过1000V。测量时按一下切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。7.4、交流电压测试输入仪表交流电压不能超过750V。测量时按一下按键切换到交流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。7.5、直流电流测试1、按一下按键切换到直流电流测试模式，将绿笔与E端端子相连，黑表笔与COM相连，按下测试键开始测试(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声，屏幕左下角闪烁)。待测试数值稳定后即可读数，电流测试不自动停止，需要手动按下测试键暂停测试。电流测试过程中mA单位显示如图5-2所示，nA,uA,pA单位显示如图5-1所示。图5-1 测试过程显示 测试过程显示 、电容测试电容测试过程中注意规范操作，测试前检查电容是否带电，测试后都要对电容放电，未经放电不可用手触摸电容。
