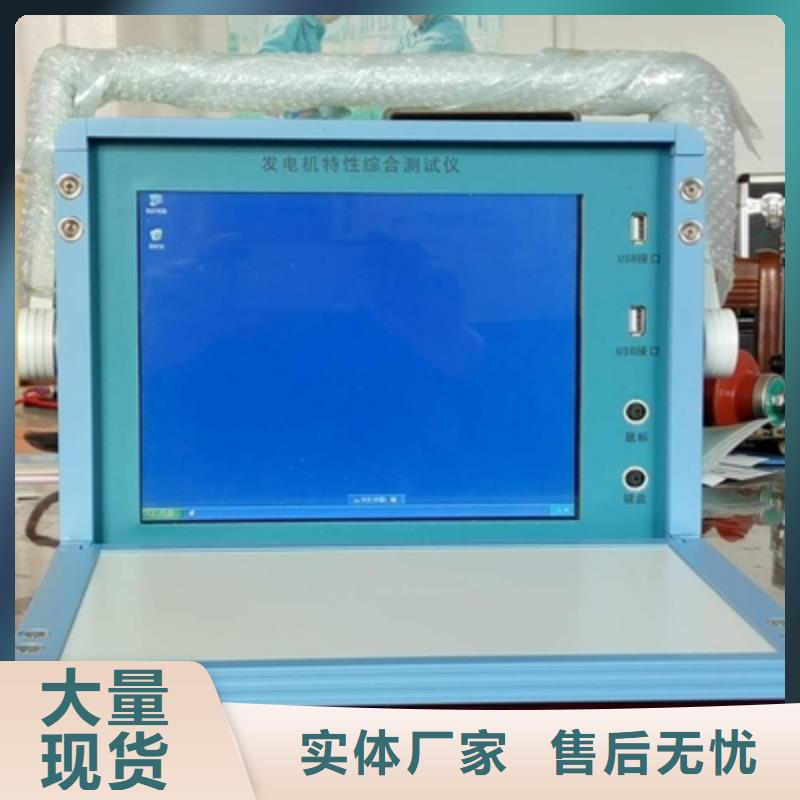

发电机特性综合测试仪数据分析程序仪器内置的数据分析软件主要包括：波形展示和分析工具，组合运算工具，交叉图形工具，频谱分析工具，谐波分析工具，有效值计算工具，交流功率计算工具，三相对称性分析工具和相量图绘制工具软件工具中的示波器组件负责完成数据采集过程中的波形实时展示，数据分析中的波形放大，缩小，定位，参数统计等，以及整个试验模板的通道展示名称，单位，时间窗口范围，通道坐标范围，是否隐藏通道，当前展示坐标轴等。组合运算工具为用户提供通道数据运算功能，当数据采集完成后，用户可以使用该工具对当前示波器时间窗口中的图形进行加，减，乘，除和积分等运算，运算结果还是以示波器形式展现，用户可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将运算结果保存。交叉图形工具中为用户提供曲线相关性分析功能，用户可以对当前示波器时间窗口中的任意两条波形制作相关性曲线，还可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将相关性曲线数据保存。频谱分析工具提供信号的傅立叶频谱变换功能，用户可以对当前示波器时间窗口中的任意一段曲线进行频谱变换，以获取该信号的频谱图形，然后通过生成图形或者EXCEL文档形式将数据保存。用户通过有效值计算工具可以对当前示波器时间窗口中的特定信号进行有效值计算，以获取信号的交流有效值。用户通过交流功率计算工具可以对当前示波器时间窗口中的某2个特定信号进行功率计算，计算的指标包括有功功率，无功功率，视在功率，有效值，功率因素等。三相分析工具是以当前示波器时间窗口中的指定的6个信号为A/B/C三相的电压和电流，计算每个信号的有效值，每一相的有功功率，无功功率，视在功率，功率因素以及三相电压和电流的零序分量，正序分量，负序分量，并绘制各个信号，分量的相量图。第三章 软件操作3.1 仪器启动与关闭在开启仪器电源之前，首先连接仪器主机箱和通信终端之间的连接电缆，仪器的电源开关和插座在仪器主机箱右侧，电源附件的保险管型号为0.5A。仪器的主机和操作终端都过主机电源系统供电。关闭仪器时，首先使用软件界面上的关闭系统，将仪器的所有软件系统关闭，然后待仪器界面提示：It is now safe to turn off your computer时，将主机箱右侧的电源开关切断

发电机特性综合测试仪 测试系统特点1．测试接线方式：4＋1工位接线测试。 2．一次接线、按一次启动键可完成全部测试项目，不测试的项目可以屏蔽。可单做一项或几项。设备配备报警灯，运行测试状态灯光。3．数据自动分析、比较、判断及报警，自动储存及打印，并按甲方要求打印报表格式，可以根据甲方要求做多个报表格式选择打印，报表可以根据甲方要求做上指定logo和公司名称。4．具有高性能，有很好的防护措施。5．设备具有条码扫描功能，也具有条码或二维码打印功能。硬件另配。6．具有今后与厂局域网连接的功能，硬件部分另行配备。7．系统测试顺序：按标准设备是直流电阻-绝缘电阻-冲击匝间-工频耐压 -堵转测试-空运转-空载测试， 可根据用户要求调整。8.向企业开放数据库接口和数据结构，方便企业的自制软件自由的使用测试系统中数据库中的数据。9.采用20吋16：9高清液晶显示器。长时间使用，使人眼睛看上去不显疲劳。10、未尽事宜可面谈协商。四、技术指标：1、直流电阻（采用数字高精度电阻计HP3544，4端测量技术，测试线及继电器接触电阻影响，精度高，可靠性能好）。

发电机特性综合测试仪电阻时间”:单个电阻测量时间。单位为毫秒。值为500，小值为0。(注:不应该小于500毫秒，被测电阻越小时间应相应延长)9)“标准温度”:用来对电阻测量值进行温度补偿。所给出的电阻上下限应是“标准温度”中设定温度下的值，单位为℃。值为20，值为200。10)“绝缘下限”:判断绝缘电阻合格与否的标准，单位为MΩ。值为100。 11)“绝缘时间”:绝缘电阻测量时间。单位为秒。默认值为0。一般情况下时间设定为0即可，如发现绝缘电阻测试不稳定时可以相应延长时间。15)“耐压电压”:在测试系统中如果工频耐压为自动调压方式时此之值为调压单元调整电压之参照。无论在自动或电动调压设备上在耐压测试时所采集到的电压与此标准参数进行比较如果相差±20％则系统会给出相应的提示。单位为kV。16)“泄漏上限”:工频耐压泄漏电流上限，单位为mA。17)“泄漏下限”:工频耐压泄漏电流下限，单位为mA。值为0.01。18)“耐压时间”:对被测物施加耐压电压的持续时间。单位为秒。值为1，小值为0。20)“空载电压”:(出厂参数)空载测试的标准电压值。用于空载电流和功率的修正。单位为V。默认值为380。27)“空载电流H”:(出厂参数)空载电流(修正后)上限值，单位为A。(注:电流的上限值决定电量测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。28)“空载电流L”:(出厂参数)空载电流(修正后)下限值，单位为A。29)“空载平衡”:(出厂参数)空载测量的三相电流的不平衡度上限。默认值为10％。30)“空载功率H”:(出厂参数)空载损耗(修正后)上限值，单位为W。31)“空载功率L”:(出厂参数)空载损耗(修正后)下限值，单位为W。32)“空载时间”:(出厂参数)空载测量的持续时间。单位为秒。默认值为5。33) “运行时间”:(出厂参数)此项参数只有在单相电机作离合开关测试时使用。为每次电机空运转的时间。34) “停止时间”:(出厂参数)此项参数只在单相电机作离合开关测试时使用。为每次电机空运转后停止的时间。单位为秒。35)“运行次数”:(电机出厂参数)此项参数只在单相电机作离合开关测试时使用。每次电机空运转并停止一段时间的循环次数。
