,天正华意电气设备(濮阳市分公司)tianzh3611具有先进生产工艺、和生产设备,雄厚的技术力量,每一个产品经过精心设计与制造,旨在满足市场的多元化需求。欢迎前来选购,联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。

水内冷发电机绝缘测试仪 水内冷直流高压发生器的直流耐压试验和直流泄漏电流试验在吹水或通水两种条件下进行。各自的优缺点比较如下：1、吹水情况下做试验优点：可用一般直流高压发生器进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。缺点：由于发电机机组的结构所致，其底部积水很难吹干。因此十分耗时，吹水时间甚至长达一周以上。延长了大修停机时间。如果吹水不彻底，不仅会带来测量误差，且万一试验时引起线圈内拉弧，就有损坏绕组的危险。2、通水情况下做试验优点：不用吹水设备，省去了吹水的时间。缺点：目前采用交流试变（或谐振变）与硅堆、电容组合，并且要另加装置对汇水管等进行极化补偿。设备笨重、分散，接线复杂。试验结果受水质影响，微安表波动大、读数较困难。综合上述情况，要同时克服两方面的缺点，就必须解决在通水情况下，采用成套专用设备在轻便、简单、准确的前提下进行试验。我公司根据“低压屏蔽法”原理研制开发的“水内冷直流高压发生器”基本满足了这一要求，其主要特点是：1) 整套装置仅由控制箱及倍压两部分组成，接线十分简单。2) 采用电子控制与调谐，操作方便、舒适；电压、电流等均在面板表计上直接读数且无需换算。3) 一分钟定时及提示功能，按试验规程要求设定。

水内冷发电机绝缘测试仪 工作原理（低压屏蔽法原理）低压屏蔽法适于汇水管对地弱绝缘的电机，其接线如图1所示。将汇水管经毫安表1接至高压试验变压器BS高压侧绕组的尾端，微安表2串接BS高压侧绕组的尾端而接地，这样便将流经水管的电流Ik和加压相对地及其它两相绝缘泄流Ix分开，和空冷或氢冷电机一样可以从泄流值判断定子绝缘的状态。用低压屏蔽法接线时，由于微安表2与汇水管的对地电阻R3相关联，微安表上读数I’X实际小于Ix，故准确地得到泄流Ix的数值，需经下式换算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表内阻；R3——汇水管对地绝缘电阻。R3可在通水情况下，试验接线完成后，用万用表测量得到，正、负极性各测一次取其平均值。测量时需将微安表2暂时断开，以免烧坏表头和测值偏小。又由于通水试验时，产生极化电势，因而在未加压前微安表里就有指示， 这时可接入一大小相等方向相反的电势进行补偿，其具体方法如图1中的虚线方框图所示，调整Rb的大小，使用微安表2指示为零，即达到全补偿的目的。D—高压二极管；R—限流电阻，1欧/伏 1、2—运行中使用的进出水阀门；C1—稳压电容，约1微法；V—静电电压表 3、4—充洗用的进出水阀门； C2—抑制交流分量的电容；R2—水电阻 5.—压力计；6—汇水管；L—抑制交流分量的电感 7.—定子绕组Ra、Rb—100千欧和500千欧电位器； K1、K2—开；DC—1.5伏干电池； 为减小杂散电流影响，微安表2的接地端须直接和发电机外壳连接。实测经验表明，试验时提高水质，不仅可以减小试验设备的容量，而且可使直流电压波形得到改善。

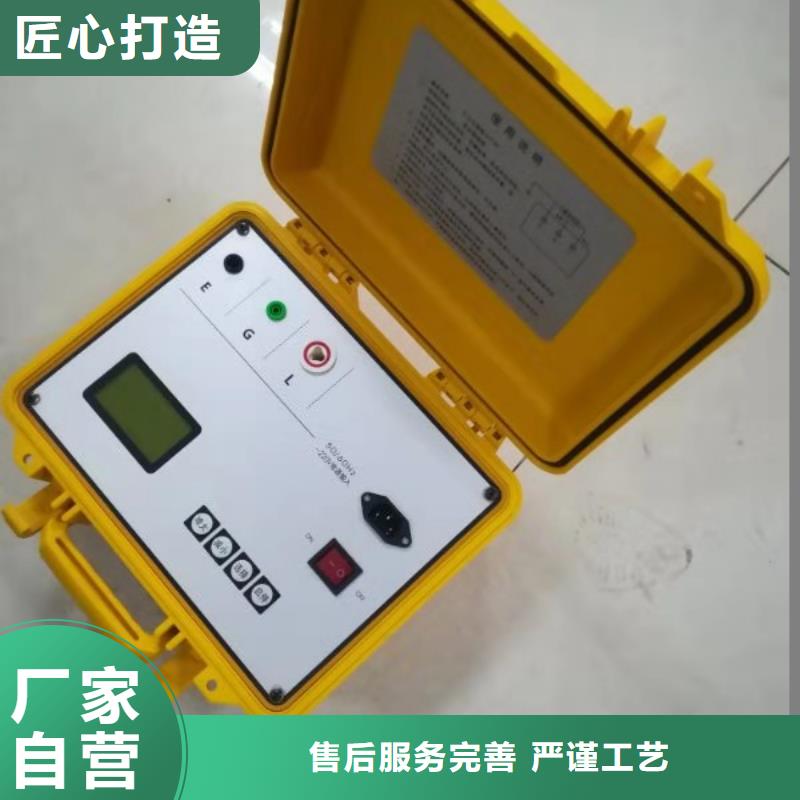

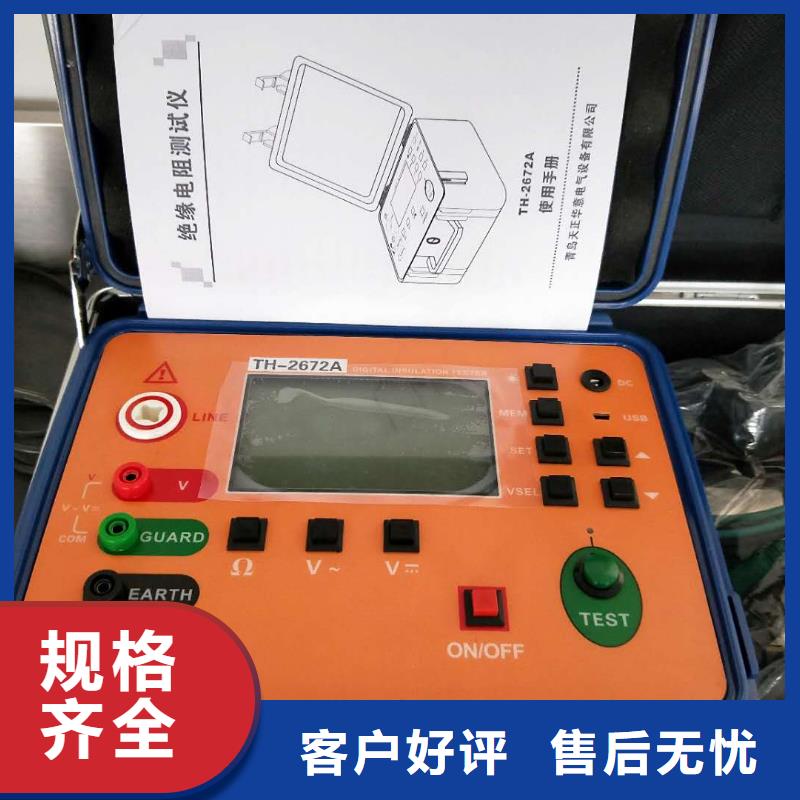

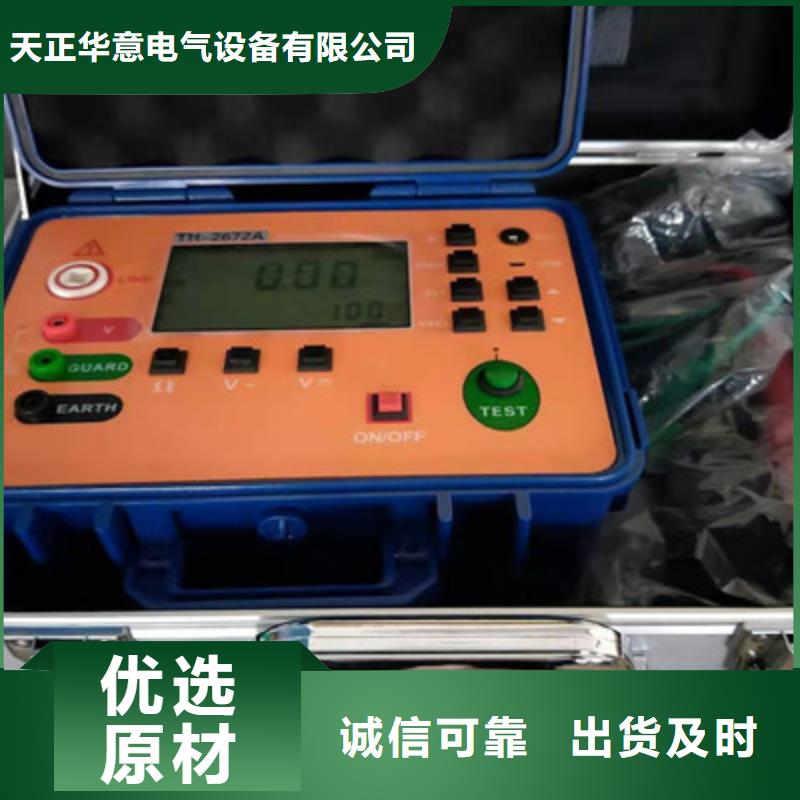

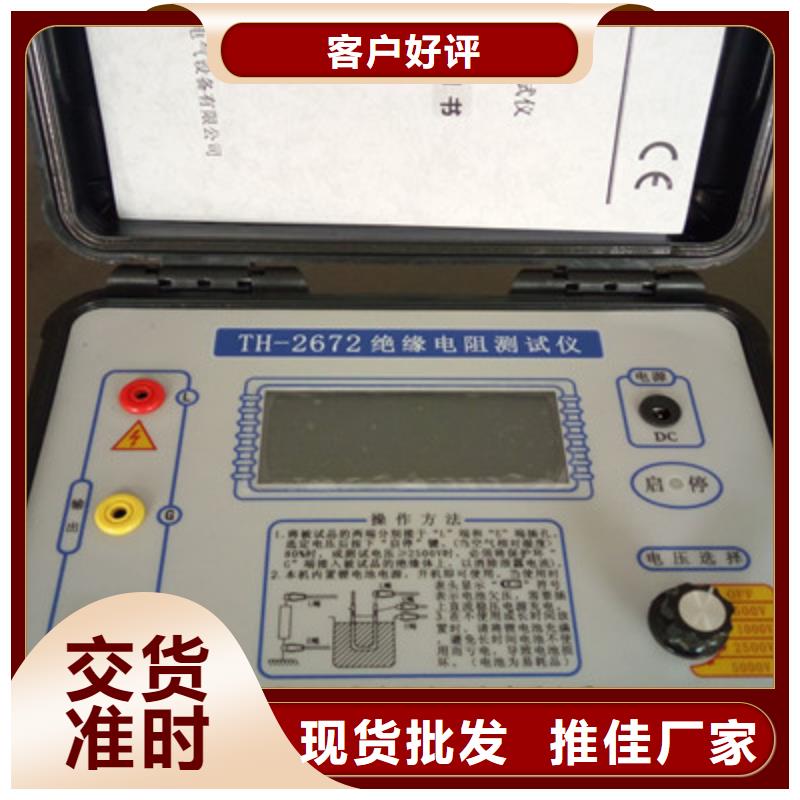

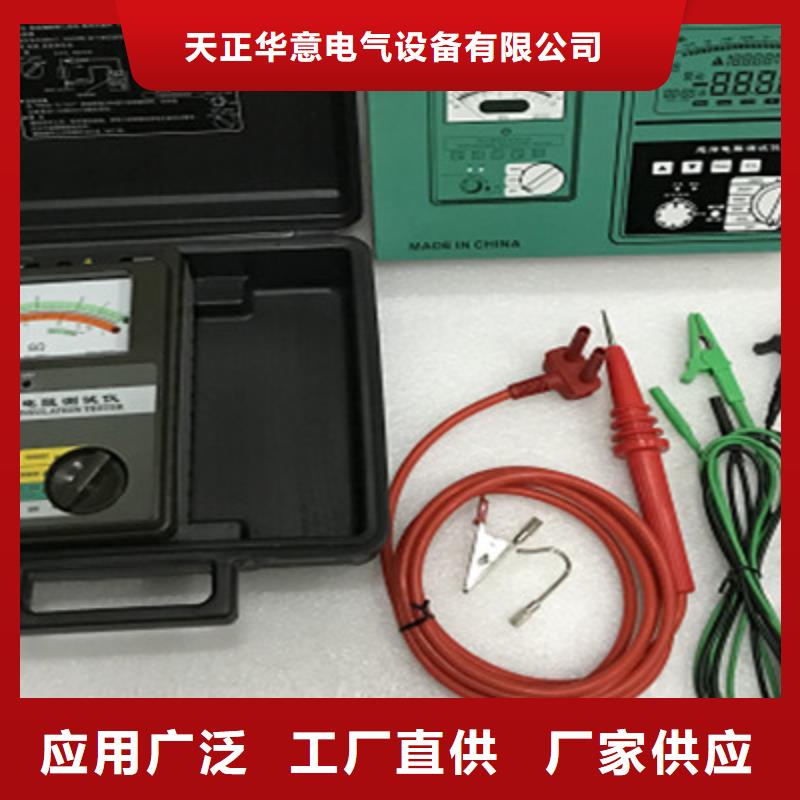

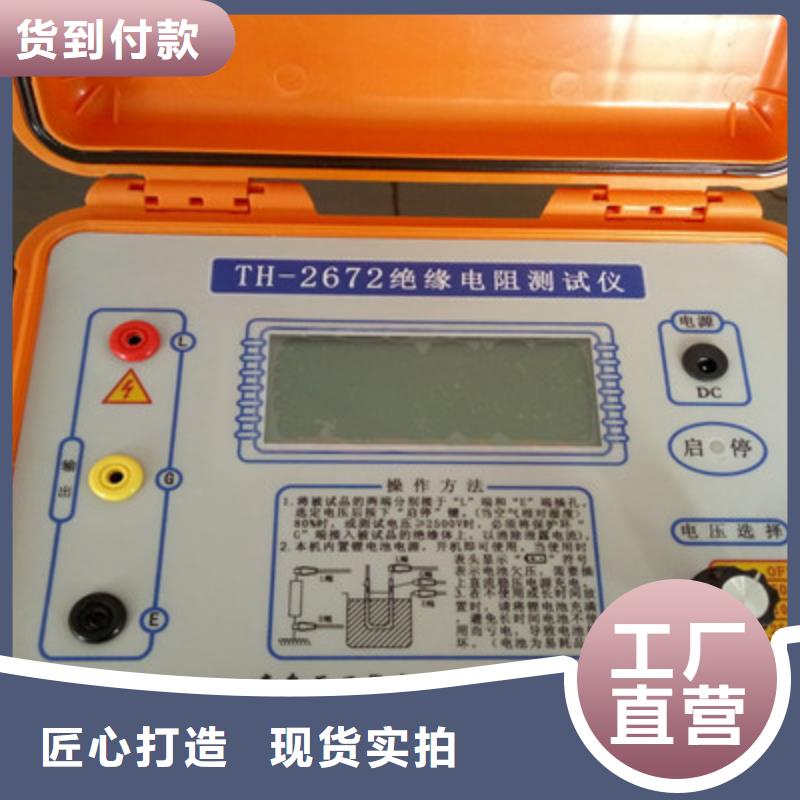

水内冷发电机绝缘测试仪外型结构1、外型尺寸：200×140×80（mm）2、重量：1Kg（含电池及测试线）四、仪表结构示意说明如图一：1、 测试探针（L输出）。2、 屏蔽端子（G）。3、 测量（E）。4、电源按钮开关。5、机械调零。6、电池盖。7、功能选择开关。8、电池电压检测按钮, 仅限500V/1000V/2500V 2500V/5000V两种类型。、使用说明（1）2500V型表使用说明如下（2）5000V型表使用说明如下将电池装入仪表后，功能开关置于“BATT.CHECK”（电池检测），按下“PRESS TO TEST”（电源按钮）观察表针指示，指针在“BATT.GOOD”线内，则表示电池能满足仪表正常工作，否则须更换电池。将L．E端子接入被测物，功能开关置于“MΩ”挡，按下按钮开关（顺时针旋动将按钮锁紧），即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值。刻度指示灯红灯亮读下刻度，绿灯亮读上刻度。根据需要，可接入屏蔽（被测物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用说明如下（4）2500V/5000V型表使用说明如下将电池装入仪表后，功能开关置于“OFF”位置，按PRESS TO TEST（电源按钮）和BATT CHECK（电池检测钮），观察表针指示，指针应在BATT.GOOD线内,则表明电池能满足仪器正常工作,否则应更换电池。将L、E端子接入被测物，选择功能开关置于适当电压位置后，再按下PRESS TO TEST按钮（顺时针旋动将按钮锁紧）即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值，刻度指示灯亮，红灯亮读红刻度上对应电压值颜色的数值，绿灯亮读绿刻度上对应电压值颜色的数值，根据需要可接入屏蔽端（被测物屏蔽后，接入G端）。六、产品成套性系列表注意事项1. 试验中，测试探针（L输出）带电，（500V），请勿用手碰触。2. 做完试验后，请将档位旋钮拨置“OFF”3. 仪器使用完毕后，请将电源按钮关闭4. 仪器长时间不使用，请将电池取出，以免电池流液腐蚀仪器。
